低溫甲醇洗可燃易爆氣體在線監測系統
方案設計目的
低溫甲醇洗可燃易爆氣體在線監測系統主要是用來檢測低溫甲醇洗入口低甲尾氣和甲醇裝車區廢氣中的總可燃易爆氣體的濃度值，通過安裝使用
低溫甲醇洗入口低甲尾氣在線檢測儀和
甲醇裝車區廢氣濃度在線監測設備以及其預處理系統，實現監測混合氣的LEL，防止爆炸事故發生，使企業的低溫甲醇洗設備可以安全穩定運行。
方案設計意義
通過檢測低溫甲醇洗入口低甲尾氣和甲醇裝車區廢氣中的總可燃易爆氣體的濃度值，可以及時了解掌握低溫甲醇洗工業過程前后可燃易爆性氣體濃度的變化情況，根據分析掌握的數據企業可以對某些前段工藝過程進行調整，從而控制低溫甲醇洗入口來氣的總可燃?xì)怏w的濃度處于安全范圍內，應明顯低于可燃易爆氣體的爆炸下限LEL，對于企業提升安全管理水平具有重要意義。
方案簡介

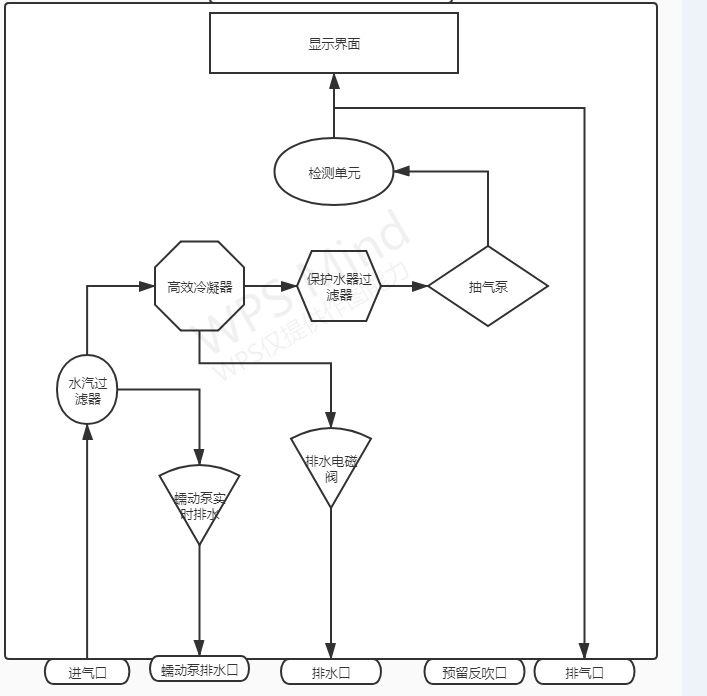

1、位號為AT-996A001、AT-996A002、AT-996B001、AT-996B002四套LEL氣體監測報警系統采用我公司ERUN-PG42C型氣體檢測預處理系統產品。取樣管接口安裝與管道取樣口處，管道取樣口處焊接外螺紋連接短管，短管上安裝4分手動切斷球閥（客戶負責）；取樣氣管接于手動球閥上，取樣管長度3米，被測氣體通過取樣管被抽進檢測預處理系統經過除水除濕后，對LEL總濃度進行監測。
根據技術要求，其中位號為AT-996A001、AT-996B001的預處理檢測系統采用高靈敏度紅外可燃?xì)怏w和高靈敏度熱導氫氣雙傳感器檢測報警儀，測量可燃?xì)怏w和氫氣濃度兩個參數。位號為AT-996A002、AT-996B002的預處理檢測系統采用一個高靈敏度紅外可燃?xì)怏w傳感器檢測儀，只測量總可燃?xì)鈪?shù)。
2、位號為AT-996001,AT-996002的兩套LEL氣體檢測報警儀采用我公司ERUN-PG51直插型氣體檢測報警儀。管道取樣口處開孔焊接DN40內螺紋短管（客戶負責），短管長度為100mm，檢測報警儀氣室下端有連接外螺紋，直接連接到短管上。根據被測氣體組分，兩臺氣體檢測報警儀均采用高靈敏度電化學式甲醇?xì)怏w傳感器。
材料清單
| 序號 |
位號 |
名稱 |
型號 |
配置 |
數量 |
單位 |
| 1 |
AT-996A001 |
可燃?xì)怏w預處理系統 |
ERUN-PG43 |
二合一氣體檢測儀（紅外可燃傳感器+熱導氫氣傳感器）型號：ERUN-PG51S2
視窗防爆機箱、玻璃凝水過濾器、電磁排水閥、半導體電子冷凝器、無刷直流泵、流通式接頭、3米氣路管 |
1 |
套 |
| 2 |
AT-996A002 |
可燃?xì)怏w預處理系統 |
ERUN-PG43 |
氣體檢測儀（進口紅外可燃傳感器）型號：ERUN-PG51EX
視窗防爆機箱、玻璃凝水過濾器、電磁排水閥、半導體電子冷凝器、無刷直流泵、流通式接頭、3米氣路管 |
1 |
套 |
| 3 |
AT-996B001 |
可燃?xì)怏w預處理系統 |
ERUN-PG43 |
二合一氣體檢測儀（紅外可燃傳感器+熱導氫氣傳感器）型號：ERUN-PG51S2
視窗防爆機箱、玻璃凝水過濾器、電磁排水閥、半導體電子冷凝器、真空泵、流通式接頭、3米氣路管 |
1 |
套 |
| 4 |
AT-996B002 |
可燃?xì)怏w預處理系統 |
ERUN-PG43 |
氣體檢測儀（進口紅外可燃傳感器）型號：ERUN-PG51EX
視窗防爆機箱、玻璃凝水過濾器、電磁排水閥、半導體電子冷凝器、真空泵、流通式接頭、3米氣路管 |
1 |
套 |
| 5 |
AT-996001 |
可燃?xì)怏w檢測儀 |
ERUN-PG512E4 |
氣體檢測儀（進口電化學甲醇傳感器）型號：ERUN-PG51E4
視窗防爆機箱、玻璃凝水過濾器、電磁排水閥、半導體電子冷凝器、真空泵、流通式接頭、3米氣路管 |
1 |
套 |
| 6 |
AT-996002 |
可燃?xì)怏w檢測儀 |
ERUN-PG512E4 |
氣體檢測儀（進口電化學甲醇傳感器）型號：ERUN-PG51E4
視窗防爆機箱、玻璃凝水過濾器、電磁排水閥、半導體電子冷凝器、真空泵、流通式接頭、3米氣路管 |
1 |
套 |
現場條件
本技術方案是西安贏潤環?？萍技瘓F(tuán)有限公司按照“晉煤金石化工公司園區分公司低溫甲醇洗廢氣VOCs治理項目氣體檢測報警儀”技術要求而編制的。
1、現場在線監測入口處低甲尾氣LEL濃度，共監測4個點位：
AT-996A001，AT-996A002
介質：低溫甲醇洗來氣；溫度：40-70℃；取樣口：設備入口工藝管道壁開孔取樣；
取樣口管道壓力等級：PN10；取樣口管道規格：DN1000；取樣口管道材質：304SS；
AT-996B001，AT-996B002
介質：低溫甲醇洗來氣；溫度：40-70℃；取樣口：設備入口工藝管道壁開孔取樣；
取樣口管道壓力等級：PN10；取樣口管道規格：DN1000；取樣口管道材質：304SS；
介質組分：
| 組份 |
單位 |
正常 NOR. |
| O2 |
VoL% |
0.53 |
| CH4 |
VoL% |
0.637 |
| N2 |
VoL% |
15.9 |
| CO |
VoL% |
9.81x10-3 |
| 乙烷 |
VoL% |
9.81x10-3 |
| 丙烷 |
VoL% |
9.81x10-3 |
| H2 |
VoL% |
9.81x10-3 |
| CO2 |
VoL% |
80.9 |
| H2S |
VoL% |
9.68x10-4 |
| 甲醇 |
VoL% |
3.42x10-3 |
| H2O |
VoL% |
1.93 |
| COS |
VoL% |
9.81x10-5 |
| He |
VoL% |
9.81x10-3 |
分析組分：
2、現場在線監測甲醇裝車區廢氣LEL濃度監測，共監測2個點位：
AT-996001,AT-996002
介質：甲醇裝車廢氣；溫度：40-70℃；壓力：30kpa；取樣口：設備入口工藝管道壁開孔取樣；取樣口管道壓力等級：PN10；取樣口管道規格：DN100；取樣口管道材質：20鋼；
介質組分：
| 組份 |
單位 |
正常. |
| O2 |
VoL% |
20.4 |
| N2 |
VoL% |
76.8 |
| 甲醇 |
VoL% |
2.8 |
分析組分：
相關產品

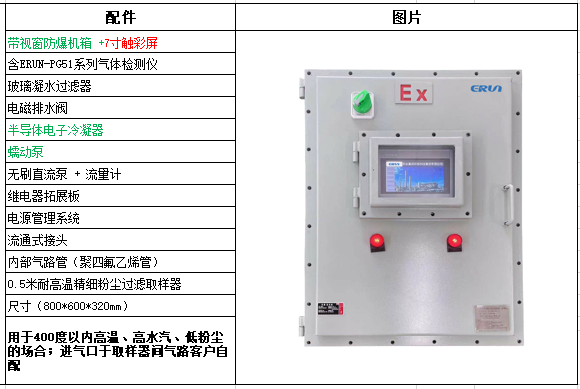

1、防爆型氣體監測預處理系統
型號：ERUN-PG43
2、在線式可燃?xì)怏w檢測儀
產品型號：ERUN-PG51EX
檢測氣體：可燃易爆氣體Ex.
量程范圍：0-100%LEL
方法原理：進口紅外可燃傳感器
分辨率：0.1%LEL
精度誤差：≤±3% F.S.（更高精度可訂制）
3、在線式甲醇?xì)怏w檢測儀
產品型號：ERUN-PG51E4
檢測氣體：甲醇CH3OH
量程范圍：0-30%VoL
方法原理：進口電化學甲醇傳感器
分辨率：0.01%VoL
精度誤差：≤±3% F.S.（更高精度可訂制）
4、在線式二合一氣體檢測儀
產品型號：ERUN-PG51S2
檢測氣體：可燃易爆氣體Ex.+氫氣H2
量程范圍：0-100%LEL+0-10%VoL
方法原理：紅外可燃傳感器+熱導氫氣傳感器
分辨率：0.1%LEL+0.01%VoL
精度誤差：≤±3% F.S.（更高精度可訂制）
以上就是關于
低溫甲醇洗可燃易爆氣體在線監測系統的相關介紹，不管客戶是選擇使用
低溫甲醇洗入口低甲尾氣在線檢測儀，還是選擇使用
甲醇裝車區廢氣濃度在線監測設備，都需要根據現場的工況情況和企業自身需求來選擇合適的配件，比如流通式接頭、真空泵、半導體電子冷凝器、電磁排水閥、玻璃凝水過濾器、視窗防爆機箱等，只有這樣才能保證低溫甲醇洗工藝的安全高效運行。
