六氟化硫SF6氣體泄漏在線監測報警系統設計方案

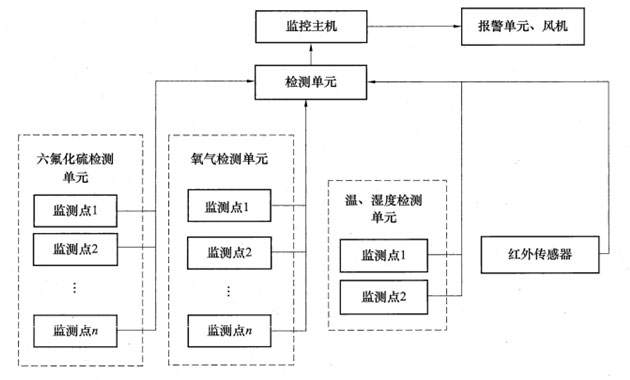

使六氟化硫氣體泄漏監測系統與現場排氣風機啟停聯動。當系統檢測到電力系統SF6室內存在大量泄漏六氟化硫氣體濃度超標或氧氣濃度含量降低時，立即自動發出聲光及屏幕報警，并強制啟動排氣風機進行換氣工作，直到sf6氣體濃度監測系統檢測到室內SF6和O2的濃度都恢復到正常水平時，系統才會自動關閉排氣風機。

使用本方案后，氣體絕緣全封閉組合電器（GIS室）、SF6高壓環網柜開關室等現場的排氣風機可不用人工進行啟停操作，能有效提升電力系統的SF6設備室內自動化管理水平。另外，對于已經設置排氣風機定時啟停的sf6設備室，采納使用本方案后，能有效彌補排氣風機定時關閉過程中可能存在的六氟化硫氣體大量泄漏而無法進行排風換氣的狀況，避免人員盲目進入sf6設備室內發生危險，對于提升電力系統安全管理具有重要意義。

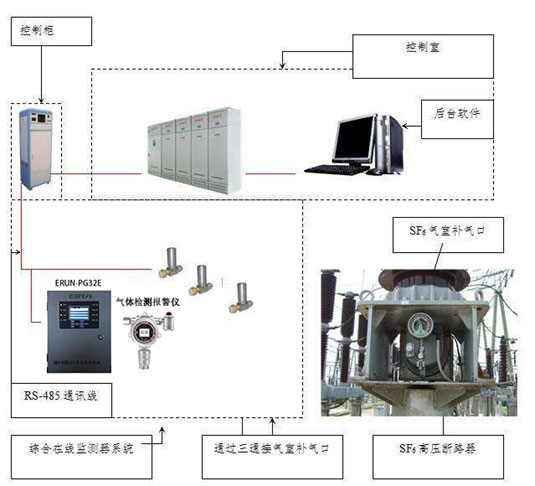

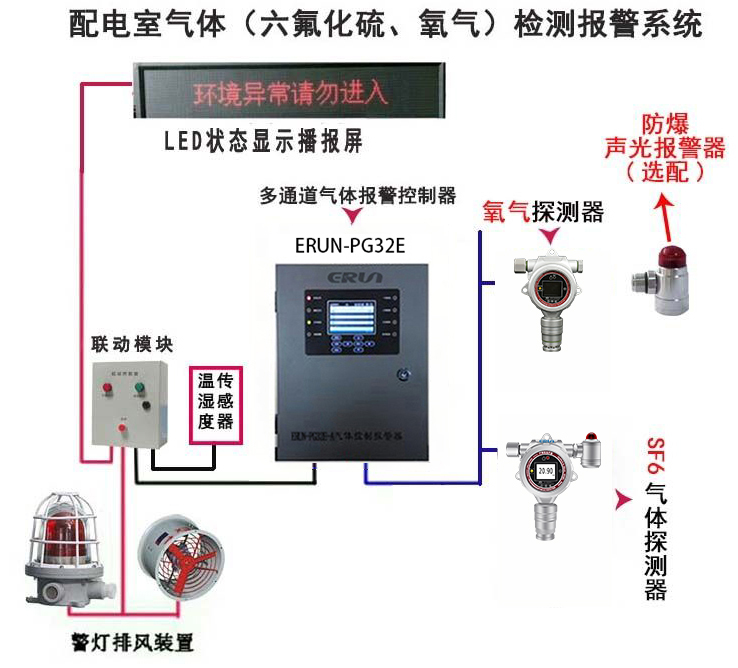

在電力系統sf6設備室內安裝ERUN-PG51S2固定式復合型二合一氣體檢測報警儀，同時監測現場空氣中的六氟化硫和氧氣濃度含量。以大約5～10m水平的有效間距確保探測器可以覆蓋到所有可能發生sf6泄漏的設備連接處或管道接口，并且安裝高度應為距地面或地板30～60cm處。同時在sf6設備值班監控室安裝1臺ERUN-PG36E氣體報警控制器。

將排風機動力電源和電氣控制柜鋪設至SF6設備值班監控室內，將電氣控制柜進行改造，電氣主控單元采用西門子PLC-200，配24v電源開關、旋鈕開關、空氣開關、單色指示燈、中間繼電器、交流接觸器、接線端子等電氣原件，用以控制排風機自動啟停。

設備的總體要求

設備的用途：該設備為全新設備，主要用于六氟化硫和氧氣濃度的檢測。

性能要求：設備設計合理，有良好的品質，可靠性高，易操作維護，售后服務優良，安裝調試方便。

生產廠家已通過質量體系認證，具有技術監督部門頒發的CMA生產許可證，具有防爆合格證，功能指標符合國家GB 12358-2006，GB/T 50493-2019，GB Z/T 223-2009，勞人護（87）36，GB 15322.1-2019，GB 50058-2014等標準的要求。

設備清單

項目	型號及規格	廠家
固定在線式六氟化硫檢測報警儀	ERUN-PG51SF6，檢測介質：SF6和溫濕度（選配），4-20 mA信號輸出，現場顯示及報警功能，Ex d ⅡC T6 Gb級防爆	贏潤
固定在線式氧氣檢測報警儀	ERUN-PG51O2，檢測介質：O2和溫濕度（選配），4-20 mA信號輸出，現場顯示及報警功能，Ex d ⅡC T6 Gb級防爆
氣體報警控制器	ERUN-PG36E	贏潤
排風扇	防爆型	國產
電氣控制柜	西門子PLC-200；電源開關，中間繼電器，交流接觸器，旋鈕開關，指示燈，接線端子排，電箱等	西門子

安裝輔材

序號	物資名稱	規格	單位	備注
1	電纜電線	四芯屏蔽信號電纜	米
2	橋架	根據現場需要安裝	米
3	鍍鋅管	管徑25mm	米
4	外絲	25mm	個
5	膨脹螺栓	8x80	個
6	角鐵	40x4	米
7	固定管卡	25mm	個
8	防爆軟管	10m	根

在電力系統中，尤其是安裝有SF6六氟化硫氣體的設備存在的環境中，為避免sf6氣體泄漏導致現場局部環境中氧氣濃度含量降低，發生缺氧窒息等安全事故，因此需要設計安裝具有六氟化硫和氧氣濃度連續監測設備。

1.1 對現場情況的描述：

電力系統的氣體絕緣全封閉組合電器（GIS室）、SF6高壓環網柜開關室等場所設備中都儲存有大量的sf6六氟化硫氣體，由于密封不嚴、老化以及滲漏等情況影響，室內現場環境中不可避免的會有六氟化硫氣體存在，而且SF6密度是空氣的5倍，因此不易擴散，而大量沉積在室內，間接導致局部區域空氣中氧氣濃度含量占比下降。

1.2、 工藝、設備要求：

嚴格按照行業檢測技術要求執行。

1.3、 滿足使用方的環境情況
